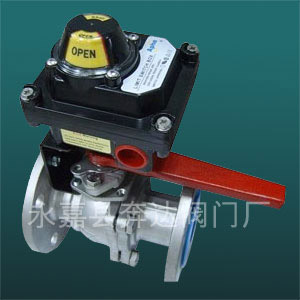

XHQ41F-16P信号球阀



XHQ41F-16 信号球阀

信号球阀是本公司为使用客户着想，将反馈信号回讯器安装在手动球阀上，为方便客户手动操作时准确显示球阀开关位置显示的一种场合，更进一步让操作者准确操作位置和力度。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门.型号:Q41F-16C/P(R)/25C/P(R)/40C/P(R)

不锈钢球阀的性能范围 Specifications



型 号
Tpye
公称压力
PN
试 验 压 力
工作温度(℃)
适用介质
强度(水)Mpa
密封(水)空气(Mpa)
低压密封(空气)Mpa
Q41F-16P(R)
1.6
2.4
1.8
0.6
≤150
硝 酸 类
Q41F-25P(R)
2.5
3.8
2.8
0.6
≤150
硝 酸 类
Q41F-40P(R)
4.0
6.0
4.4
0.6
≤150
硝 酸 类



球阀的主要连接尺寸和外形尺寸 Main connecting and overall dimensions

型 号
TYPE
公称通径
DN
尺 寸(mm)
L
D
D1
D2
H
b-f
Z-Φd
Do
Q41F-16P(R)
15
130
95
65
45
60
14-2
4-14
108
20
140
105
75
55
64
14-2
4-14
120
25
150
115
85
65
90
16-2
4-14
165
32
165
135
100
78
105
16-2
4-18
180
40
180
145
110
85
150
16-3
4-18
240
50
200
160
125
100
190
16-3
4-18
240
65
220
180
145
120
195
18-3
4-18
320
80
250
195
160
135
215
20-3
8-18
350
100
280
215
180
155
250
20-3
8-18
400
125
320
245
210
185
280
22-3
8-18
500
150
360
280
240
210
320
24-3
8-23
600
200
400
335
295
265
370
26-3
12-23
800
Q41F-25P(R)
40
180
145
110
85
160
16-3
4-18
240
50
200
160
125
100
205
20-3
4-18
270
65
220
180
145
120
215
22-3
8-18
350
80
250
195
160
135
230
22-3
8-18
400
100
280
230
190
160
270
24-3
8-23
500
125
320
270
220
188
300
28-3
8-25
600
150
360
300
250
218
340
30-3
8-25
900
200
400
360
310
278
400
34-3
12-25
1100
Q41F-40P(R)
15
130
95
65
45
60
16-2
4-14
40
20
140
105
75
55
65
16-2
4-14
51
25
150
115
85
65
90
18-2
4-14
58
32
180
135
100
78
105
18-3
4-18
66
40
200
145
110
85
170
18-3
4-18
76
50
220
160
125
100
230
20-3
4-18
88
65
250
180
145
120
250
22-3
8-18
110
80
280
195
160
135
250
22-3
8-18
121
100
320
230
190
160
295
24-3
8-23
150
125
400
270
220
188
330
28-3
8-25
176
150
400
300
250
218
375
30-3
8-25
204
200
550
375
320
282
440
38-3
12-30
260
