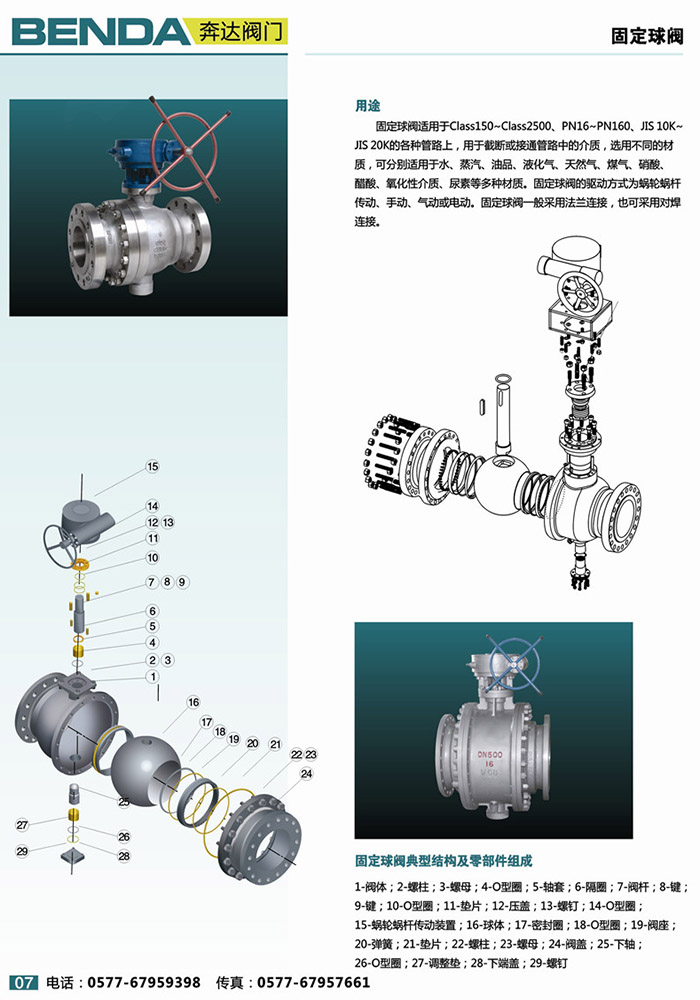

Q47F/H固定球阀
|
型号 |
Q47固定球阀 |
品牌 |
奔达 |
|
材质 |
碳钢 |
连接形式 |
法兰 |
|
结构形式 |
固定球球阀 |
公称通径 |
40-300（mm） |
|
适用介质 |
水 |
压力环境 |
1.6-2.5 |
|
工作温度 |
常温 |
标准 |
国标 |
|
驱动方式 |
手动 |
类型(通道位置) |
直通式 |
执行标准
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
压力试验
|
公称压力 |
1.6 |
2.5 |
4 |
|
强度试验 |
2.4 |
3.8 |
6 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
|
气密封试验 |
0.4-0.7 |
||
主要零件材料及性能
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球体 阀杆 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
阀 座 |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
||||||
|
垫片 |
聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片 |
||||||
|
阀杆座 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 |
||||||
|
填料 |
聚四氟乙烯PTFE 增强柔性石墨 |
||||||
|
填料压盖 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
温度 |
-29～150聚四氟乙烯 PTFE -29～200加玻纤增强聚四氟乙烯 PTFE+GLASS -29～300 对位聚笨PPL |
||||||
|
介质 |
水 蒸汽 油品 |
硝酸类 |
强氧化介质 |
醋酸类 |
尿素类 |
||
