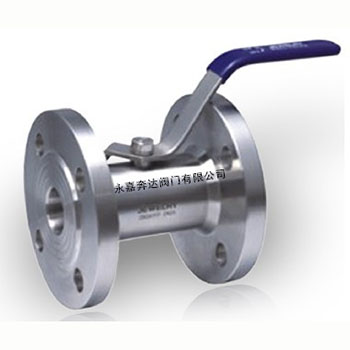

Q41F-16P广式法兰球阀
一、广式法兰球阀的详细资料：
二、 产品型号：Q41PPL
三、 产品名称：广式法兰球阀
四、产品特点：应用规范公称压力：1.6~4.0MPa 适用湿度范围：-20℃~150℃ 适用介质：水、油、气及某些腐蚀性液体（W、O、G）
五、说明：广式法兰球阀产品既具有体积小、安装方便的特点，不易泄漏的优点，而阀体采用锻钢制造工艺，外形美观大方。全通径、流量大，连接尺寸符合国标法兰标准，预计将在越来越多的管道上得到广泛的使用。
六、广式法兰球阀主要零件材料：
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q41F-16C、Q41F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
|
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
硝酸类 |
Q41F-16P、Q41F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
增强聚四氟乙烯 |
增强聚四氟乙烯 |
|
|
醋酸类 |
Q41F-16R、Q41F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
对位聚苯PPL |
对位聚苯PPL |
注：广式法兰球阀结构尺寸;
|
公称通经 |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
Z-d1 |
H |
W |
|
|
DN（mm） |
in |
|||||||||||
|
15 |
1/2" |
10 |
18 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
|
20 |
3/4" |
12.6 |
20 |
105 |
105 |
75 |
55 |
14 |
2 |
4-14 |
65 |
110 |
|
25 |
1" |
17 |
24 |
109 |
115 |
85 |
65 |
16 |
2 |
4-14 |
70 |
110 |
|
32 |
1-1/4" |
22 |
32 |
126 |
135 |
100 |
78 |
16 |
2 |
4-18 |
85 |
145 |
|
40 |
1-1/2" |
26 |
38 |
136 |
145 |
110 |
85 |
16 |
3 |
4-18 |
90 |
145 |
|
50 |
2" |
32.8 |
46 |
155 |
160 |
125 |
100 |
18 |
3 |
4-18 |
98 |
177 |
|
65 |
2-1/2" |
46 |
60 |
170 |
180 |
145 |
120 |
20 |
3 |
8-18 |
110 |
190 |
